技術參數
| 型號 |
KScan20 |
|
| 掃描模式 | R標準掃描模式 |
B超精細掃描模式 |
| 光源形式 | 14束交叉+1束紅色激光線 | 5束平行藍色激光線 |
| 深孔掃描 |
支持 |
|
| 精細掃描 |
支持 |
|
| 掃描速率 |
650,000次測量/秒 |
|
| 最大掃描面幅 |
550mmx600mm |
|
| 攝影測量面幅 |
2500mmx3000mm |
|
| 激光類別 |
ClassⅡ (人眼安全) |
|
| 分辨率 | 0.05mm | 0.01mm |
| 單機體積精度 | 0.02mm+0.035mm/m | 0.01mm+0.035mm/m |
| 高精度標桿體積精度 |
0.02mm/m |
|
| 基準距 | 500mm | 180mm |
| 景深 | 620mm | 200mm |
| 攝影測量景深 |
2500mm |
|
| 精度 |
0.02mm |
|
| 光筆單點重復性 |
0.03mm |
|
| 光筆跟蹤頻率 |
60hz |
|
| 智能邊界探測邊界精度 |
0.03mm |
|
| 管件模塊 |
輸出YBC/LRA及補償值 |
|
| 輸出格式 |
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
|
| 工作溫度 |
-10~40 ℃ |
|
| 接口方式 |
USB 3.0 |
|
| 專利證書 |
CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845，WO2018049843, CN106500627,WO2018072434, CN106500628, WO2018072433，CN206132003U, CN104501740 |
|
技術特點
支持接觸式測量（選配）
多種工作模式，操作自由靈活。彌補傳統設備在基準孔測量、隱藏點測量、特征測量、調裝檢測等應用領域的不足之處。

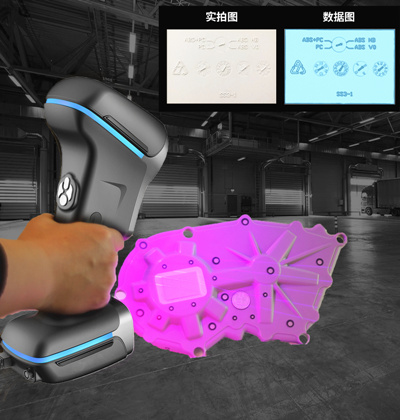

紅藍雙色激光
兼顧靈活高效和高細節度，藍光0.01mm超高分辨率，呈現極致細節
掃描效率全面提升
深度優化各個掃描流程，時間節省50%以上
管件檢測（選配）
專業管件檢測分析模塊，可將掃描數據擬合的管件模型與理論比對，獲取參數偏差。還可直接導出YBC/LRA文件，無縫對彎管機進行參數補償。
變形檢測（選配）
KSCAN 20 獲取工件形變前后高精度三維數據，軟件快速生成直觀偏差數據
測量物體尺寸不受限
體積精度高達0.035mm/m
內置攝影測量，中大型工件測量更精準
三維掃描效率全面提升
應用案例

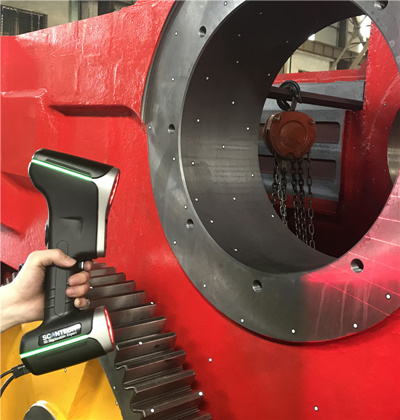

KScan 20 復合式三維掃描儀與目前行業內其它便攜式激光掃描儀相比，不僅分辨率從0.050mm提升到0.010mm，使得三維數據的精細度有了極大的提升，而且單機體積精度從0.060mm/m提升到0.035mm/m,在掃描大型工件時優勢更加明顯，為工業現場提供了從0.02m到10m的全尺寸解決方案。
KScan 20 3d掃描儀支持接觸式測量，可獲取孔位、平面、邊界等關鍵點高精度三維數據。軟件搭載了管件測量、形變檢測、三維檢測等豐富的測量分析功能，為產品設計和檢測專業人員提供高效、可靠、全面的3d測量技術支持。
